لکیری گائیڈ ماڈیول کی تفصیل

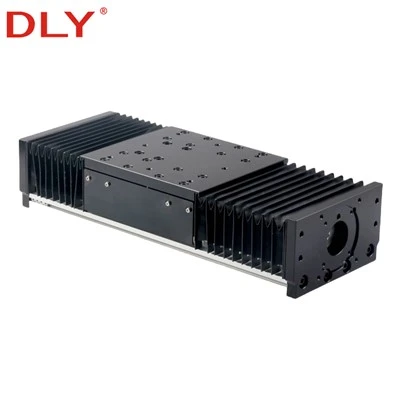

PF160 لکیری گائیڈ ماڈیول CNC مشینوں، روبوٹک ہتھیاروں، اور صنعتی آٹومیشن سسٹمز کے لیے تیار کیا گیا ہے جو بھاری بوجھ کے نیچے درست، دوبارہ قابل حرکت حرکت کا مطالبہ کرتے ہیں۔
ایک مہر بند ڈوئل-ریل کے ڈھانچے اور ایک اعلی-پریسیئن بال سکرو کے ارد گرد بنایا گیا، یہ 0.03mm سکرو درستگی فراہم کرتا ہے جبکہ 200kg تک افقی بوجھ اور 150kg تک عمودی بوجھ کو سپورٹ کرتا ہے۔ اپ گریڈ شدہ 20# سلائیڈر اور ڈبل-پرت ایلومینیم ڈسٹ کور لمبے اسٹروک (3000 ملی میٹر تک) پر بھی حرکت کو ہموار اور مستحکم رکھتا ہے، جبکہ دھول کے داخل ہونے اور آپریٹنگ شور کو کم کرتا ہے۔
ہر ماڈیول کو اپنی مرضی کے مطابق بنایا جا سکتا ہے - اسٹروک کی لمبائی، موٹر فلینج (سٹیپر یا سروو)، اور کثیر- محور کے امتزاج۔
ذیل میں مکمل تکنیکی وضاحتیں اور ساختی تفصیلات دریافت کریں۔
میں ہمارے لکیری ماڈیولز کا مکمل مجموعہ دیکھیںلکیری ماڈیول زمرہ.
لکیری گائیڈ ماڈیول پیرامیٹرز
- پروڈکٹ ماڈل: PF160
- پروڈکٹ کی قسم: مہر بند ڈوئل-گائیڈ بال سکرو سلائیڈ ماڈیول
- قابل اطلاق اسٹروک: 10-3000mm (درخواست پر مرضی کے مطابق)
- ہم آہنگ فلینجز: 60/80/90/110/130 سرو موٹرز، 57/86/110/130 سٹیپر موٹرز
- قابل اطلاق پیچ: 2005/2010/2020/2505/2510/2525
- سکرو کی درستگی: 0.03 ملی میٹر
- حوالہ لوڈ: 200 کلو گرام افقی، 150 کلو عمودی
لکیری گائیڈ ماڈیول کا سائز
لکیری گائیڈ ماڈیول ٹاپ ویو
سائیڈ ویو - موٹر فلینج انٹرفیس اور سلائیڈر کی اونچائی دکھاتا ہے۔
نیچے کا منظر - بیس انسٹالیشن کے لیے بڑھتے ہوئے سوراخ کی ترتیب دکھاتا ہے۔
لکیری گائیڈ ماڈیول کی خصوصیات
اعلی-پریسیژن بال سکرو
دیلکیری گائیڈ ماڈیولa کے ساتھ آتا ہے۔اعلی-پریسیژن بال سکرواور تالا لگا نٹ، یقینی بناناکم سے کم ریڈیل کلیئرنساورمستحکم، درست تحریکیہاں تک کہ نیچےتیز-رفتار، بھاری-لوڈ کے حالات.
اپ گریڈ شدہ 20# لکیری گائیڈ سلائیڈر
سے لیس a20# مربع لکیری گائیڈ سلائیڈر، یہلکیری گائیڈ ماڈیولفراہم کرتا ہےہموار، پہننے والی-مزاحم حرکت, اعلی استحکام، اوربہتر بوجھ-برداشت کرنے کی صلاحیت.
اعلی-کوالٹی اسمبلی اجزاء
دیلکیری گائیڈ ماڈیولاستعمال کرتا ہے6061 ایلومینیم کے حصےاوردرآمد شدہ CNC-مشین شدہ اجزاءکے ساتھanodized سطحوںکے لیےاستحکام اور لباس مزاحمت.
فیکٹری سروسز اور سپورٹ
دیلکیری گائیڈ ماڈیولشامل ہیںمفت 3D CAD ڈرائنگپیشہ ورانہتکنیکی رہنمائی، اور aایک-سال کی وارنٹیتمام اجزاء کا احاطہ کرنا، یقینی بناناذہنی سکونطویل مدتی استعمال کے لیے-
سلائیڈنگ نٹ ماؤنٹنگ
دیلکیری گائیڈ ماڈیولخصوصیاتM6 سلائڈنگ گری دار میوےمحفوظ فکسنگ کے لیے پشت پر، اورM3/M4 سلائیڈنگ نٹسکے لئے اطراف پرمحدود سوئچ یا آلات کی تنصیب، یقینی بناناقابل اعتماد پوزیشننگاورآسان اسمبلی.
ایلومینیم الائے ڈبل-پرت ڈسٹ کور
دیلکیری گائیڈ ماڈیولخصوصیات aڈبل-پرت ایلومینیم الائے ڈسٹ کورجو طویل-اسٹروک آپریشن کے دوران موڑنے کو مؤثر طریقے سے روکتا ہے۔ یہ ڈیزائن نہ صرفساختی استحکام کو بڑھاتا ہے۔لیکن یہ بھیآپریشنل شور کو کم کرتا ہے۔، یقینی بناناہموار، قابل اعتماد تحریکصنعتی اور CNC ایپلی کیشنز میں۔
مرضی کے مطابق مجموعہ
آپ کی آٹومیشن کی ضروریات کے مطابق 2-محور، 3 محور، یا ملٹی ایکسس سسٹم بنانے کے لیے تمام مراحل کو لچکدار طریقے سے جوڑا اور اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
لکیری گائیڈ ماڈیول کی تفصیل
- ہائی-پریسیژن بال سکرو – لکیری گائیڈ ماڈیولز میں مستحکم حرکت اور مائکرون-سطح کی درستگی کو یقینی بناتا ہے۔
- 20# اپ گریڈ شدہ لکیری گائیڈ سلائیڈر - آپ کے لکیری گائیڈ ماڈیول کے لیے ہموار، پہننے والا-مزاحم، اعلی استحکام۔
- سلائیڈنگ نٹ ماؤنٹنگ - فکسنگ کے لیے M6 بیک گری دار میوے، حد کے سوئچز کے لیے M3/M4 سائیڈ نٹس۔
- ڈبل-ایلومینیم ڈسٹ کور - گیند کے پیچ کی حفاظت کرتا ہے، لکیری گائیڈ ماڈیولز میں دھول (~98%) اور شور کو کم کرتا ہے۔
- اپنی مرضی کے مطابق موٹا ایلومینیم بیس - بھاری بوجھ کو سپورٹ کرتا ہے (200KG افقی / 150KG عمودی)۔
- مرضی کے مطابق موٹر ماؤنٹ پلیٹ - سٹیپر اور سرو موٹرز کے ساتھ ہم آہنگ؛ مکمل طور پر مرضی کے مطابق.
- ماڈیولر امتزاج اور حسب ضرورت - اپنی مرضی کے کنیکٹر کے ساتھ متعدد لکیری گائیڈ ماڈیولز کو یکجا کریں۔
- اعلی-کوالٹی اسمبلی اجزاء - 6061 ایلومینیم، درآمد شدہ CNC پارٹس، پائیداری کے لیے اینوڈائزڈ۔
- اختیاری دوہری بیئرنگ سپورٹ - کم سے کم ریڈیل کلیئرنس کو برقرار رکھتا ہے، کونیی رابطہ بیرنگ دستیاب ہے۔
- فیکٹری سروسز اور سپورٹ – مفت 3D CAD ڈرائنگ، تکنیکی رہنمائی، ایک-سال کی وارنٹی۔
لکیری گائیڈ ماڈیول- اکثر پوچھے گئے سوالات
اکثر پوچھے گئے سوالات
سوال: لکیری گائیڈ ماڈیول کیا ہے؟
A: سی این سی اور آٹومیشن ایپلی کیشنز میں ہموار، درست لکیری حرکت کے لیے لکیری ریلوں، بال اسکرو، اور سلائیڈرز کو ملانے والا ایک درست موشن سسٹم۔
سوال: کیا میں اسٹروک کی لمبائی کو اپنی مرضی کے مطابق بنا سکتا ہوں؟
A: ہاں، 10mm سے 3000mm تک اسٹروک کی لمبائی آپ کی ضروریات کے مطابق بنائی جا سکتی ہے۔
سوال: کون سی موٹرز مطابقت رکھتی ہیں؟
A: سٹیپر اور سرو موٹرز کو سپورٹ کرتا ہے۔ پہلے سے طے شدہ پلیٹیں 86-سٹیپر اور 60-سرو موٹرز پر فٹ ہوتی ہیں، اپنی مرضی کے مطابق پلیٹیں دستیاب ہوتی ہیں۔
س: دھول کا احاطہ کیسے کام کرتا ہے؟
A: ڈبل-پرت کا ایلومینیم ڈسٹ کور بال اسکرو کی حفاظت کرتا ہے، لمبے سٹروک پر موڑنے سے روکتا ہے، اور شور کو کم کرتا ہے۔
سوال: کیا ایک سے زیادہ ماڈیولز کو یکجا کیا جا سکتا ہے؟
A: جی ہاں، ماڈیولز ماڈیولر اور حسب ضرورت ہیں، ملٹی-ماڈیول انٹیگریشن کے لیے کنیکٹر کے ساتھ۔
سوال: لوڈ کی صلاحیت کیا ہے؟
A: 200KG تک افقی بوجھ اور 150KG تک عمودی بوجھ کو سپورٹ کرتا ہے۔
سوال: کیا تکنیکی مدد فراہم کی جاتی ہے؟
A: ہاں، مفت 3D CAD ڈرائنگ، پیشہ ورانہ رہنمائی، اور ایک-سال کی وارنٹی شامل ہے۔
سوال: کیا ماڈیول اپنی مرضی کے مطابق کیا جا سکتا ہے؟
A: بالکل۔ اسٹروک، موٹر پلیٹ، سلائیڈر، ڈسٹ کور، اور بہت کچھ آپ کی درخواست کے لیے اپنی مرضی کے مطابق کیا جا سکتا ہے۔
B2B خریداری کی معلومات - لکیری گائیڈ ماڈیول
ہمارے لکیری گائیڈ ماڈیول خاص طور پر B2B صارفین اور بلک صنعتی ایپلی کیشنز کے لیے بنائے گئے ہیں۔ آرڈر دیتے وقت آپ کو یہ جاننے کی ضرورت ہے:
- کم از کم آرڈر کی مقدار (MOQ): 1 یونٹ سے شروع، نمونے لینے یا ابتدائی پروجیکٹ کی جانچ کے لیے مثالی۔ بڑے آرڈرز بلک ڈسکاؤنٹ کے اہل ہوتے ہیں، جس سے یہ لاگت-پیداواری-پیمانے کے پروجیکٹس کے لیے موثر ہو جاتی ہے۔
- پیکیجنگ: بڑے آرڈرز کے لیے، محفوظ نقل و حمل اور نقصان-مفت ڈیلیوری کو یقینی بنانے کے لیے مصنوعات کو پلاسٹک کے تھیلے + فوم بکس + لکڑی کے کریٹس کا استعمال کرکے محفوظ طریقے سے پیک کیا جاتا ہے۔
- شپنگ کے طریقے: ہم آپ کی منزل، آرڈر کے سائز اور عجلت کے لحاظ سے ایکسپریس کورئیر، ایئر فریٹ، اور سمندری فریٹ کی حمایت کرتے ہیں۔
- ڈیلیوری کا وقت: عام ڈیلیوری 7 سے 30 دن تک ہوتی ہے، آرڈر کی مقدار، حسب ضرورت ضروریات، اور شپنگ کے طریقہ پر منحصر ہے۔
- حسب ضرورت اور سپورٹ: حسب ضرورت اسٹروک کی لمبائی، موٹر پلیٹیں، سلائیڈرز، اور ماڈیولر امتزاج دستیاب ہیں۔ ہم انضمام اور منصوبے کی منصوبہ بندی میں مدد کے لیے 3D CAD ڈرائنگ اور تکنیکی رہنمائی بھی فراہم کرتے ہیں۔
- فیکٹری کا فائدہ: براہ راست مینوفیکچرر کے طور پر، ہم آپ کے پیداواری نظام الاوقات کی تکمیل کو یقینی بناتے ہوئے اعلی-معیار کے لکیری گائیڈ ماڈیولز، مسابقتی قیمتوں کا تعین، اور قابل اعتماد، بروقت فراہمی فراہم کرتے ہیں۔
- اضافی تحفظات: کوالٹی کنٹرول کے لیے آرڈرز کا معائنہ کیا جاتا ہے، اور تمام پرزہ جات طویل-فاصلے کی نقل و حمل کو برداشت کرنے کے لیے پیک کیے جاتے ہیں، جو اسے صنعتی اور CNC آٹومیشن پروجیکٹس کے لیے مثالی بناتے ہیں۔
DLY کے بارے میں
DLY صنعت میں 20 سال سے زیادہ کی مہارت کے ساتھ بال سکرو، لکیری گائیڈز، اور درست حرکت کے مراحل کا ایک پیشہ ور صنعت کار ہے۔ مستحکم معیار، قابل اعتماد کارکردگی اور تیز ترسیل کو یقینی بناتے ہوئے ہم جدید مشینری سے لیس اپنی فیکٹری چلاتے ہیں۔
پری-سیلز سروس:
- مفت تکنیکی مشاورت اور ماڈل کے انتخاب کی رہنمائی
- CAD ڈرائنگ اور تفصیلات کی حمایت
- سفر، لوڈ، اور کثیر- محور کے امتزاج کے لیے حسب ضرورت ڈیزائن حل
- ہماری پیشہ ورانہ سیلز اور انجینئرنگ ٹیم سے فوری جواب
سیلز سروس کے بعد{{0}:
- تمام مصنوعات مینوفیکچرنگ نقائص کے خلاف 1 سال کی وارنٹی کے ساتھ آتی ہیں۔
- تنصیب اور دیکھ بھال کے لیے زندگی بھر تکنیکی مدد
- تیز رفتار پرزہ جات کی فراہمی اور مسئلہ-حل کرنے میں مدد
- عالمی صارفین کی مدد کے لیے وقف سروس ٹیم 24/7 دستیاب ہے۔
DLY کا انتخاب کر کے، آپ مینوفیکچرر کے ساتھ براہ راست کام کر رہے ہیں - فیکٹری کو یقینی بنانے-براہ راست قیمتوں کا تعین، لچکدار حسب ضرورت، اور پراجیکٹ ڈیزائن سے لے کر طویل-آپریشن تک قابل اعتماد سروس۔
ڈاؤن لوڈ، اتارنا ٹیگ: PF160 لکیری گائیڈ ماڈیول، چین PF160 لکیری گائیڈ ماڈیول مینوفیکچررز، سپلائرز، فیکٹری
