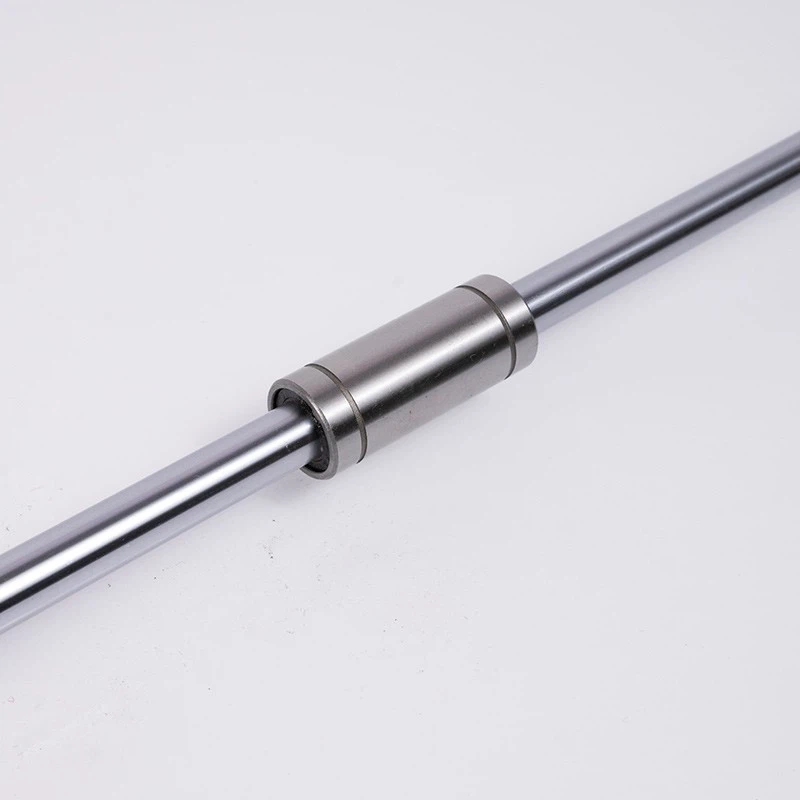

10 ملی میٹر لکیری چھڑی



لکیری موشن سسٹم کے بنیادی رہنمائی جزو کے طور پر 10 ملی میٹر لکیری چھڑی ، خودکار سامان ، صحت سے متعلق آلات اور دیگر شعبوں میں اس کے عین مطابق تصریح پیرامیٹرز اور کمپیکٹ ساختی ڈیزائن کی بنا پر کلیدی کردار ادا کرتی ہے۔ اس طرح کے لکیری سلاخوں کو عام طور پر سلائیڈرز ، لکیری بیرنگ یا آپٹیکل شافٹ اجزاء کے ساتھ ملایا جاتا ہے تاکہ لنکج میکانزم تشکیل دیا جاسکے۔ سطح کے علاج کے ذریعہ کم رگڑ گتانک اور ہندسی درستگی کے کنٹرول کے ساتھ ، وہ ہموار اور مستحکم لکیری باہمی رد عمل کو حاصل کرتے ہیں۔



اس کا 10 ملی میٹر قطر کی تصریح دو عام منظرناموں کے لئے خاص طور پر موزوں ہے: ایک ایسا ماحول ہے جس میں تحریک کی درستگی کی سخت تقاضوں کا حامل ماحول ہے ، جیسے سیمیکمڈکٹر آلات کا ویفر ٹرانسفر پلیٹ فارم اور میڈیکل امیجنگ آلات کا گائیڈ ریل سسٹم ، جو مائکرون - سطح کی پوزیشننگ کی درستگی کو یقینی بنا سکتا ہے۔ دوسرا محدود جگہ کے ساتھ کمپیکٹ مکینیکل ڈھانچے ہیں ، جیسے چھوٹے روبوٹ کے جوڑ اور 3C پروڈکٹ پروڈکشن لائنوں پر مائیکرو - ماڈیولز ، جو محدود تنصیب کی جگہ کے اندر موثر رہنمائی کے افعال کا احساس کرسکتے ہیں۔





کیا آپ کو 10 ملی میٹر لکیری محور کا انتخاب کرتے وقت ان پریشانیوں کا سامنا کرنا پڑتا ہے؟ کیا سطح پالش کافی ہموار نہیں ہے ، یا ناقص ٹیکہ ہے؟ کاٹنے سے ڈرائنگ کی ضروریات پوری نہیں ہوتی ہیں ، اور اسمبلی کو مسدود کردیا گیا ہے؟ یا درستگی کی شرح آپ کی ضروریات کو پورا نہیں کرتی ہے؟



ڈیلی آپ کو اس طرح کے مسائل حل کرنے میں مدد کرسکتا ہے۔ ہم چین میں اعلی درجے کے سامان اور ٹیسٹ کے آلات کے ساتھ شافٹ مینوفیکچررز میں سے ایک ہیں۔ اعلی - تعدد بجھانے کے بعد ، اسپل کی سختی 58-62 ڈگری HRC تک پہنچ سکتی ہے ، کھردری RA0.4-0.8 ملی میٹر ہوسکتی ہے ، اور سختی کی گہرائی 0.6 ملی میٹر ~ 3.5 ملی میٹر ہوسکتی ہے۔

ابھی رابطہ کریں



1. 10 ملی میٹر لکیری چھڑی کی مصنوعات کی خصوصیات

عین مطابق رہنمائی کی کارکردگی

10 ملی میٹر لکیری چھڑی سخت جہتی رواداری (0.01 ملی میٹر سے کم یا اس کے برابر) اور عمدہ سیدھے درستگی کے ساتھ تیار کی گئی ہے ، جو تیز رفتار سے بھی انحراف کے بغیر مستحکم لکیری حرکت کو یقینی بناتی ہے۔
جب صحت سے متعلق لکیری بیئرنگ کے ساتھ جوڑا بنا ہوا ہے تو ، یہ 0.03 ملی میٹر سے کم یا اس کے برابر شعاعی رن آؤٹ کے ساتھ غیر معمولی ہموار سلائیڈنگ کارکردگی کو حاصل کرتا ہے ، جس سے یہ CNC ، آٹومیشن ، اور 3D پرنٹنگ ایپلی کیشنز کے لئے مثالی ہے۔



کم - رگڑ ڈیزائن

جب لکیری بیئرنگ کے ساتھ ملاپ کیا جاتا ہے تو ، رگڑ کے گتانک کو 40 ٪ تک کم کیا جاتا ہے ، جس سے اعلی - تعدد سے متعلق موشن کی حمایت کی جاتی ہے جس میں 200 چکر فی منٹ فی منٹ تک ہوتا ہے۔
اس کے لباس کی شرح روایتی جھاڑی نظاموں میں سے صرف ایک - پانچواں ہے ، جس میں خدمت کی زندگی کو بہت زیادہ بڑھایا جاتا ہے اور مستقل آپریشن کے تحت مستقل کارکردگی کو برقرار رکھا جاتا ہے۔



بہتر استحکام

چھڑی کی سطح کا علاج سخت کروم چڑھانا کے ساتھ کیا جاتا ہے ، جو HV750 (HRC62) کی سختی تک پہنچ جاتا ہے۔
اس نے 500 گھنٹے نمک سپرے ٹیسٹ پاس کیا ہے ، جس میں بقایا سنکنرن مزاحمت کا مظاہرہ کیا گیا ہے ، اور معیاری کاربن اسٹیل شافٹ کے مقابلے میں 8 × اعلی لباس مزاحمت فراہم کرتا ہے۔



اعلی بوجھ - برداشت کی طاقت

10 ملی میٹر لکیری چھڑی کا جسم 170 N · m تک ٹورک کا مقابلہ کرسکتا ہے اور اس میں 600–785 MPa کی تناؤ کی طاقت ہے ، جو 3 کلوگرام فی تک محوری بوجھ کو سنبھالنے کے قابل ہے۔
یہ صنعتی حالات کا مطالبہ کے تحت استحکام اور وشوسنییتا کو یقینی بناتا ہے۔



ماڈیولر موافقت ڈیزائن

10 ملی میٹر لکیری چھڑی اپنی مرضی کے مطابق شافٹ - اختتامی مشینی کی حمایت کرتی ہے ، بشمول:

• سنگل یا ڈبل ​​- اختتام شافٹ
• اندرونی دھاگے (M3 - M10)
• بیرونی دھاگے
• ہیکساگونل سوراخ

یہ لچکدار پروسیسنگ کے اختیارات متنوع ملٹی - زاویہ کی تنصیب کی ضروریات کو پورا کرتے ہیں اور مختلف موشن سسٹم میں ہموار انضمام کی اجازت دیتے ہیں۔

2. 10 ملی میٹر لکیری چھڑی کی درخواستیں

صحت سے متعلق صنعتی سامان

سی این سی مشینیں اور آٹومیشن ماڈیولز

لکیری موشن سسٹم میں ایک بنیادی عنصر کے طور پر ، 10 ملی میٹر لکیری چھڑی بال سکرو اور لکیری انکوڈرز کے ساتھ مل کر کام کرتی ہے تاکہ بند - لوپ کنٹرول کو ± 0.003 ملی میٹر کی درستگی کے ساتھ حاصل کیا جاسکے ، ٹرانسمیشن کی غلطیوں کو کم سے کم کیا جائے اور مشینی صحت سے متعلق اور قابل اعتماد کو بڑھایا جاسکے۔
عمودی لکیری بیئرنگ سیٹ میکانزم میں ، یہ 3 کلو گرام کے محوری بوجھ کی حمایت کرتا ہے ، جس سے مستحکم اعلی - اسپیڈ ریپروکیٹنگ موشن کو 200 سائیکل فی منٹ تک قابل بناتا ہے۔



خودکار پروڈکشن لائن سسٹم

10 ملی میٹر لکیری چھڑی کو بڑے پیمانے پر بیلٹ - کارفرما شٹلز اور بال سکرو ڈائریکٹ - درست مادی پوزیشننگ اور منتقلی کے لئے ڈرائیو میکانزم میں وسیع پیمانے پر مربوط کیا جاتا ہے۔
لکیری ماڈیولز کے بنیادی جزو کے طور پر ، یہ اعلی - صحت سے متعلق نقل مکانی کو قابل بناتا ہے جو سروو موٹرز کے ذریعہ کارفرما ہے - پر صحت سے متعلق اسمبلی ، معائنہ ، اور خود کار طریقے سے پیداواری لائنوں میں - اور - جگہ کا سامان منتخب کریں۔



اعلی - صحت سے متعلق پیمائش اور سائنسی آلات

آپٹیکل تجرباتی نظام

لیزر انٹرفیومیٹرز اور اسپیکٹرو میٹر میں ، 10 ملی میٹر لکیری سلاخیں آپٹیکل اجزاء کی پوزیشن کو ایڈجسٹ کرتی ہیں تاکہ آپٹیکل راہ کی زیادہ سے زیادہ درستگی کو برقرار رکھیں۔
وہ نانوسکل نمونہ اسکیننگ اور پوزیشننگ کے لئے ایٹم فورس مائکروسکوپ (اے ایف ایم) کی بھی حمایت کرتے ہیں ، جس سے تحقیقی ایپلی کیشنز میں اعلی صحت سے متعلق کو یقینی بنایا جاتا ہے۔

مواد کی جانچ اور تجزیہ کا سامان

نینو میں 10 ملی میٹر لکیری سلاخوں کا اطلاق مائکرون - مادوں کی تناؤ - تناؤ کی خصوصیات کا تجزیہ کرنے کے لئے مائکرون - سطح کی نقل مکانی کے لئے انڈینٹرز میں کیا جاتا ہے۔
وہ پتلی - فلم جمع کرنے کے نظام میں بھی سبسٹریٹ پوزیشننگ کو کنٹرول کرتے ہیں ، جو عین مطابق حرکت اور یکساں پرت کوٹنگ کو یقینی بناتے ہیں۔



ابھی رابطہ کریں







ایکنیکل پیرامیٹرز	عام اقدار	انتخاب کی سفارشات
شافٹ قطر	Φ10 ملی میٹر±0.005 ملی میٹر (اعلی - صحت سے متعلق ماڈل G6 رواداری کے معیار پر عمل کریں)	اعلی - صحت سے متعلق منظرناموں جیسے سیمیکمڈکٹر آلات اور صحت سے متعلق آلات کے ل it ، مائکرون - سطح کی پوزیشننگ کی درستگی کو یقینی بنانے کے لئے G6 رواداری کے ماڈلز کو منتخب کرنے کی سفارش کی جاتی ہے۔
لمبائی	معیاری وضاحتیں: 0.3 ~ 2m ؛ تخصیص کردہ لمبائی کی تائید	جب شافٹ کی لمبائی 1 میٹر سے زیادہ ہو تو ، انٹرمیڈیٹ سپورٹ ڈھانچے (وقفہ کاریسے کم یا اس کے برابر1m) خود - وزن کی وجہ سے ڈیفلیکشن خرابی سے بچنے کے لئے شامل کیا جانا چاہئے۔
زیادہ سے زیادہ بوجھ	شعاعی بوجھ: جامد 300N / متحرک 150N	متحرک حالات میں ، بوجھ کے گتانک کو آپریٹنگ اسپیڈ کے مطابق درست کیا جانا چاہئے (V)سے کم یا اس کے برابر1.5m/s) زیادہ بوجھ کو خدمت کی زندگی کو متاثر کرنے سے روکنے کے لئے۔
سطح کا علاج	سخت کرومیم چڑھانا (روایتی لباس مزاحمت) ، نائٹرائڈنگ ٹریٹمنٹ (اعلی سختی) ، سٹینلیس سٹیل کا مواد (سنکنرن مزاحمت)	مرطوب میں ، تیزاب - بیس اور دیگر سنکنرن ماحول ، سٹینلیس سٹیل کے مواد یا نائٹرائڈنگ ٹریٹمنٹ کو تحفظ کی کارکردگی کو بڑھانے کے لئے ترجیح دی جاتی ہے۔
بال شافٹ لائف	L10 زندگی: 1 ملین سائیکل (نظریاتی قدر)	مخصوص بوجھ ، آپریٹنگ فریکوئینسی اور دیگر پیرامیٹرز کے مطابق تھکاوٹ کی زندگی کی بنیاد پر اصل خدمت کی زندگی کو تبدیل کرنے کی ضرورت ہے۔

کوالٹی معائنہ کی رپورٹ



معائنہ کا ادارہ: مکینیکل مصنوعات کے لئے قومی معیار کی نگرانی اور معائنہ کا مرکز (CMA/CNAS دوہری سند)

ٹیسٹ کے نتائج:



معائنہ کی اشیاء	ماپا اقدار	تکنیکی معیار
شافٹ قطر	10.00 ملی میٹر ± 0.005 ملی میٹر	جی بی/ٹی 1184-2008 (صحت سے متعلق گریڈ)
ٹیپر غلطی	0.005 ملی میٹر سے کم یا اس کے برابر	0.01 ملی میٹر سے کم یا اس کے برابر (قومی معیاری تقاضوں سے بہتر)
گول رواداری	0.005 ملی میٹر سے کم یا اس کے برابر	0.01 ملی میٹر سے کم یا اس کے برابر (صحت سے متعلق گریڈ کا معیار)
سطح کی کھردری	RA 0.2μm سے کم یا اس کے برابر ہے	RA 0.4μm سے کم یا اس کے برابر (پیسنے والے گریڈ کا معیار)



---



معائنہ کا نتیجہ



اس 10 ملی میٹر لکیری راڈ کے ہندسی صحت سے متعلق اشارے تمام صحت سے متعلق - GB/T 19001 - 2016 کوالٹی مینجمنٹ سسٹم کی سند کی گریڈ کی ضروریات کو پورا کرتے ہیں۔ ان میں ، ٹیپر اور گول پن کی غلطیاں صنعت کے معیار سے 50 ٪ بہتر ہیں ، اور سطح کی کھردری آئینے پیسنے کی سطح تک پہنچ جاتی ہے۔ یہ حرکت کی درستگی کے لئے سخت تقاضوں کے ساتھ اعلی درجے کے منظرناموں کے لئے موزوں ہے ، جیسے سیمیکمڈکٹر مینوفیکچرنگ اور میڈیکل امیجنگ کا سامان۔ ٹیسٹ کے اعداد و شمار کو تین بار بار پیمائش کے اوسط سے حاصل کیا جاتا ہے ، جس کی غیر یقینی صورتحال ± 0.002 ملی میٹر کے اندر کنٹرول ہوتی ہے ، جس سے سراغ لگانا یقینی بناتا ہے۔



ڈائی کی خدمت اور مصنوعات کے وعدے

کارپوریٹ فلسفہ



ڈیلی "صحت سے متعلق قائم ، معیار کے ذریعہ کامیاب" کی بنیادی اقدار کو برقرار رکھتا ہے ، جو عالمی صارفین کے لئے سخت کوالٹی کنٹرول اور مستقل جدت کے ذریعہ قابل اعتماد صنعتی تحریک حل فراہم کرنے کے لئے وقف ہے۔
"دنیا کی خدمت کرتے ہوئے ، دنیا کی خدمت" کے اصول کے مطابق ، ہم ایک اعلی - معیاری خدمت کا نظام نافذ کرتے ہیں جو R&D اور پروڈکشن سے لے کر حتمی ترسیل - سے مستحکم کارکردگی اور کسٹمر کی اطمینان کو یقینی بناتے ہوئے پورے عمل - کا احاطہ کرتا ہے۔



بنیادی فائدہ جھلکیاں



• آسان تنصیب کا تجربہ

بہتر ساختی ڈیزائن اور ہم آہنگ اجزاء معیاری ، فوری تنصیب کو قابل بناتے ہیں ، جس سے انجینئرنگ کے سیٹ اپ کے وقت اور مزدوری کے اخراجات کو نمایاں طور پر کم کیا جاتا ہے۔



• پرسکون اور ہموار آپریشن

اعلی - صحت سے متعلق پیسنے اور کم - رگڑ ٹرانسمیشن ٹکنالوجی کو اپنانے سے ، ڈائی مصنوعات آپریشن شور کو 45db سے کم یا اس کے برابر برقرار رکھتی ہیں ، جس سے ایک پرسکون ، موثر اور مستحکم پیداواری ماحول کو یقینی بنایا جاتا ہے۔



• مکمل - عمل کوالٹی کنٹرول

آئی ایس او 9001: 2015 کوالٹی مینجمنٹ سسٹم کی تعمیل میں ، ڈیلی خام مال کی ٹریس ایبلٹی سے لے کر حتمی شپمنٹ میں 18 معائنہ کے طریقہ کار کو نافذ کرتی ہے ، جس سے 0.03 ٪ سے کم عیب کی شرح برقرار ہے۔



• ذہین مینوفیکچرنگ فاؤنڈیشن

جرمن - درآمد شدہ سی این سی مشینی مراکز اور خودکار اسمبلی لائنوں سے لیس ، ہمارے اہم پیداواری مراحل روبوٹک سسٹم کے ذریعہ انجام دیئے جاتے ہیں تاکہ مصنوعات کی مستقل مزاجی ، صحت سے متعلق اور قابل اعتماد کو یقینی بنایا جاسکے۔



• اپنی مرضی کے مطابق حل

ہماری پیشہ ور انجینئرنگ ٹیم ضرورت کے تجزیے سے لے کر ڈرائنگ کی اصلاح تک مکمل - سائیکل سپورٹ فراہم کرتی ہے۔ ہم عالمی صارفین کی متنوع اطلاق کی ضروریات کو پورا کرنے کے لئے OEM/ODM پروجیکٹس کو لچکدار طریقے سے انجام دیتے ہیں۔



پروڈکٹ اور سروس کی ضمانتیں

• اعلی - معیار کی صحت سے متعلق مینوفیکچرنگ

پریمیم مواد جیسے ایس یو جے 2 بیئرنگ اسٹیل سے تیار کیا گیا ہے ، اور بجھانے ، سختی ، اور سخت - کروم چڑھانا کے ذریعے بڑھایا گیا ہے ، ڈائی مصنوعات صنعت کی اوسط کے مقابلے میں 30 فیصد لمبی عمر حاصل کرتی ہیں۔



• بقایا لاگت - کارکردگی کا فائدہ

بڑے - پیمانے کی پیداوار اور انٹیگریٹڈ سپلائی چین مینجمنٹ کا فائدہ اٹھاتے ہوئے ، DLY مصنوعات کی پیش کش کرتا ہے 15–20 ٪ زیادہ لاگت - مارکیٹ کی اوسط سے موثر - قیمت کی مسابقت پر سمجھوتہ کیے بغیر زیادہ سے زیادہ کارکردگی کی فراہمی۔



• تیز اور قابل اعتماد ترسیل

معیاری مصنوعات کو 72 گھنٹوں کے اندر بھیج دیا جاتا ہے ، جبکہ اپنی مرضی کے مطابق احکامات میں اوسطا لیڈ ٹائم ہوتا ہے جس کا اوسط وقت سے کم یا اس کے برابر ہوتا ہے۔ ہمارا عالمی لاجسٹک نیٹ ورک 200 سے زیادہ علاقوں کا احاطہ کرتا ہے ، جو بروقت اور محفوظ ترسیل کو یقینی بناتا ہے۔



ہوشیار مستقبل کے لئے عزم

صنعتی صحت سے متعلق کے ساتھ ، کارن اسٹون اور عالمی خدمت کے طور پر پل کی حیثیت سے ، ڈیلی دنیا بھر کے ہمارے شراکت داروں کے ساتھ مل کر ایک موثر ، ذہین اور قابل اعتماد آٹومیشن مستقبل کی تعمیر کے لئے پرعزم ہے۔

ابھی رابطہ کریں







اسٹیل کی قیمتوں میں بار بار اتار چڑھاو کی وجہ سے ، صفحے پر دکھائے جانے والے قیمتیں صرف حوالہ کے لئے ہیں۔ اصل احکامات کے ل please ، براہ کرم مخصوص مقدار اور اس سے متعلق یونٹ کی قیمت کی تصدیق کے لئے ہماری کسٹمر سروس سے رابطہ کریں۔ ہم آپ کے ساتھ طویل - اصطلاح اور مستحکم تعاون قائم کرنے کے منتظر ہیں!
