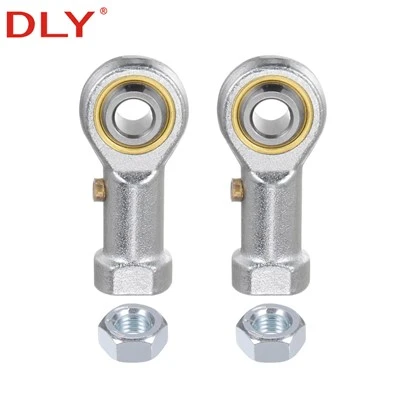

DLY PHS5 ایک کمپیکٹ ہے۔خواتین کی چھڑی کے آخر میں بیئرنگ5 ملی میٹر بور اور M5×0.8 اندرونی دھاگے کے ساتھ۔ یہ ایک دھاگے والی چھڑی یا ربط کو 5 ملی میٹر پن سے جوڑتا ہے جبکہ جڑے ہوئے اجزاء کے درمیان دوغلی حرکت اور محدود کونیی غلطی کی اجازت دیتا ہے۔

PHS5 راڈ اینڈ باڈی C45 سٹیل سے زنک-پلیٹڈ سطح کے ساتھ تیار کی گئی ہے۔ اس کی کروی اندرونی انگوٹھی سخت بیئرنگ اسٹیل سے بنائی گئی ہے جس میں کرومیم- چڑھایا ہوا سطح ہے۔ تانبے کے کھوٹ کے بیٹھنے کی انگوٹھی ہاؤسنگ کے اندر کروی اندرونی انگوٹھی کو برقرار رکھتی ہے اور ہموار محور حرکت کو سپورٹ کرتی ہے۔

دائیں-ہاتھ اور بائیں-ہاتھ M5×0.8 تھریڈ ورژن دستیاب ہیں۔ کوٹیشن کی درخواست کرتے وقت دھاگے کی سمت، مقدار اور آپریٹنگ ضروریات کی تصدیق ہونی چاہیے۔

بور قطر

5 ملی میٹر

اندرونی دھاگہ

M5×0.8

جامد لوڈ کی درجہ بندی

5.7 kN

تخمینہ وزن

16 g

پی ایچ ایس 5 تفصیلات

ماڈل	d	d3	B	C1 زیادہ سے زیادہ	W	l3 منٹ	d2 زیادہ سے زیادہ	L4 زیادہ سے زیادہ
پی ایچ ایس 5	5 ملی میٹر	M5×0.8	8 ملی میٹر	6 ملی میٹر	9 ملی میٹر	14 ملی میٹر	18 ملی میٹر	36 ملی میٹر

ماڈل	h	l5 زیادہ سے زیادہ	d4 زیادہ سے زیادہ	ڈی کے	d1	C0	وزن
پی ایچ ایس 5	27 ملی میٹر	4 ملی میٹر	8.5 ملی میٹر	11.11 ملی میٹر	7.4 ملی میٹر	5.7 kN	16 g

درجہ بندی کا نوٹ:5.7 kN قدر بنیادی جامد لوڈ کی درجہ بندی C0 ہے۔ یہ مکمل میکانزم کا قابل اجازت ورکنگ بوجھ نہیں ہے۔ اصل کام کا بوجھ بوجھ کی سمت، جھٹکا، کمپن، دولن کی فریکوئنسی، بڑھتے ہوئے حالت اور مطلوبہ حفاظتی عنصر کے لیے ہونا چاہیے۔

مواد اور ختم

جزو	مواد	سطح یا فنکشن
راڈ اینڈ ہاؤسنگ	C45 سٹیل	زنک-سطح کے تحفظ کے لیے چڑھایا
کروی اندرونی انگوٹھی	سخت بیئرنگ اسٹیل	کرومیم-پلیٹیڈ کروی چلتی سطح
بیٹھنے کی انگوٹھی	تانبے کا کھوٹ	کروی اندرونی انگوٹی کو برقرار رکھتا ہے اور اس کی حمایت کرتا ہے۔

مصنوعات کی خصوصیات

کومپیکٹ M5 کنکشن

M5×0.8 زنانہ دھاگہ بیئرنگ کو کمپیکٹ لنکیج اسمبلیوں میں مماثل تھریڈڈ راڈ سے براہ راست جڑنے کی اجازت دیتا ہے۔

کونیی معاوضہ

کروی اندرونی انگوٹھی محدود کونیی نقل مکانی کو ایڈجسٹ کرتی ہے جہاں پن اور ربط کے درمیان کامل سیدھ کو برقرار نہیں رکھا جاسکتا ہے۔

دوغلی حرکت

جوائنٹ کنٹرول راڈز، سلنڈر کے سروں اور مکینیکل روابط میں بار بار پیوٹنگ اور سست دوغلی حرکت کی حمایت کرتا ہے۔

دھاگے کی سمت کے اختیارات

ربط کے انتظامات کے لیے دائیں-ہاتھ اور بائیں-ہینڈ ورژن فراہم کیے جا سکتے ہیں جن کے لیے لمبائی کی مناسب ایڈجسٹمنٹ کی ضرورت ہوتی ہے۔

تنصیب

ایک M5×0.8 میٹنگ تھریڈ کا استعمال کریں جس میں کافی مصروفیت کی لمبائی اور ایک مناسب تالا لگانے کا طریقہ ہو۔
آرڈر کرنے سے پہلے تصدیق کریں کہ اسمبلی کو دائیں-ہاتھ یا بائیں-ہاتھ کے دھاگے کی ضرورت ہے۔
بیرنگ میں بڑے سائز کے فاسٹنر کو زبردستی لگائے بغیر اندرونی-رنگ بور کے ذریعے 5 ملی میٹر پن یا بولٹ لگائیں۔
جوائنٹ کو سپورٹ کریں تاکہ تھریڈڈ کنکشن پر غیر ضروری موڑنے کی بجائے بنیادی بوجھ بیئرنگ سینٹر سے گزر جائے۔
آپریٹنگ زاویہ کو دستیاب بیان کی حد کے اندر رکھیں اور ہاؤسنگ کو ملحقہ حصوں سے رابطہ کرنے سے روکیں۔
آپریٹنگ رفتار، بوجھ، آلودگی اور دیکھ بھال کے وقفے کے مطابق چکنا کرنے کی حالت کو وقتاً فوقتاً چیک کیا جانا چاہیے۔

ایپلی کیشنز

نیومیٹک سلنڈر روابط کمپیکٹ آٹومیشن کا سامان کنٹرول سلاخوں پیکیجنگ مشینری چھوٹے روبوٹک میکانزم سایڈست مکینیکل روابط

PHS5 کا مقصد کمپیکٹ جوڑوں کے لیے ہے جس کے لیے 5 ملی میٹر پن کنکشن اور M5 زنانہ دھاگے کی ضرورت ہوتی ہے۔ بڑے پنوں، زیادہ بوجھ یا موٹے ربط والے اجزاء کے لیے، ایک بڑے پی ایچ ایس ماڈل کا انتخاب دونوں طول و عرض اور آپریٹنگ حالات کو چیک کرنے کے بعد کیا جانا چاہیے۔

پی ایچ ایس سیریز کے سائز

ماڈل	بور ڈی	اندرونی تھریڈ d3	L4 زیادہ سے زیادہ	وزن
پی ایچ ایس 5	5 ملی میٹر	M5×0.8	36 ملی میٹر	16 g
پی ایچ ایس 6	6 ملی میٹر	M6×1	40 ملی میٹر	22 g
پی ایچ ایس 8	8 ملی میٹر	M8×1.25	48 ملی میٹر	47 g
پی ایچ ایس 10	10 ملی میٹر	M10×1.5	56 ملی میٹر	77 g
پی ایچ ایس 12	12 ملی میٹر	M12×1.75	65 ملی میٹر	100 g
پی ایچ ایس 14	14 ملی میٹر	M14×2	74 ملی میٹر	160 g
پی ایچ ایس 16	16 ملی میٹر	M16×2	84 ملی میٹر	220 g
پی ایچ ایس 18	18 ملی میٹر	M18×1.5	93 ملی میٹر	320 g
پی ایچ ایس 20	20 ملی میٹر	M20×1.5	101 ملی میٹر	420 g
پی ایچ ایس 22	22 ملی میٹر	M22×1.5	111 ملی میٹر	540 g
پی ایچ ایس 25	25 ملی میٹر	M24×2	124 ملی میٹر	730 g
پی ایچ ایس 28	28 ملی میٹر	M27×2	136 ملی میٹر	980 g
پی ایچ ایس 30	30 ملی میٹر	M30×2	145 ملی میٹر	1100 g

بلک آرڈر کرنے سے پہلے طول و عرض اور دستیابی کی دوبارہ تصدیق کی جانی چاہیے، خاص طور پر بائیں{0}}تھریڈ اور غیر-معیاری ورژن کے لیے۔

اکثر پوچھے گئے سوالات

سوال: کیا پی ایچ ایس 5 دائیں-ہاتھ یا بائیں-تھرے کے ساتھ فراہم کیا جاتا ہے؟

A: دونوں دھاگے کی سمتیں دستیاب ہیں۔ عام طور پر دائیں ہاتھ کا دھاگہ فراہم کیا جاتا ہے، جب کہ آرڈر کرنے سے پہلے بائیں- دھاگے کی دستیابی اور مقدار کی تصدیق ہونی چاہیے۔

سوال: کیا پی ایچ ایس 5 ایم 5 تھریڈ اور 5 ملی میٹر بور استعمال کرتا ہے؟

A: ہاں۔ ہاؤسنگ میں M5×0.8 زنانہ دھاگہ ہے، جب کہ کروی اندرونی انگوٹھی میں ماؤنٹنگ پن یا بولٹ کے لیے 5 ملی میٹر کا بور ہے۔

سوال: کیا 5.7 kN براہ راست اجازت شدہ ورکنگ بوجھ کے طور پر استعمال کیا جا سکتا ہے؟

A: نہیں، یہ بنیادی جامد لوڈ کی درجہ بندی ہے۔ اجازت شدہ کام کا بوجھ بوجھ کی سمت، اثر، کمپن، آپریٹنگ فریکوئنسی، تنصیب اور میکانزم کے لیے درکار حفاظتی عنصر پر منحصر ہے۔

سوال: کیا پی ایچ ایس 5 شافٹ کی غلط ترتیب کی تلافی کر سکتا ہے؟

A: کروی اندرونی انگوٹھی محدود کونیی غلط ترتیب کو ایڈجسٹ کر سکتی ہے۔ یہ بڑی تنصیب کی غلطیوں کی تلافی نہیں کر سکتا یا درست میکانزم کی سیدھ کو تبدیل نہیں کر سکتا۔

سوال: کیا پی ایچ ایس 5 مسلسل تیز رفتار گردش کے لیے موزوں ہے؟

A: PHS5 بنیادی طور پر دوغلی، محور اور نسبتاً سست گردش کے لیے ہے۔ مسلسل تیز رفتار-آپریشن کے لیے رفتار، بوجھ، چکنا اور درجہ حرارت کی علیحدہ تصدیق کی ضرورت ہوتی ہے۔

سوال: انکوائری میں کون سی معلومات شامل کی جانی چاہئے؟

A: براہ کرم PHS5، دائیں-ہاتھ یا بائیں-ہینڈ تھریڈ، مقدار، آپریٹنگ لوڈ، ایپلیکیشن اور کوئی خاص مواد، کلیئرنس، چکنا یا پیکیجنگ کے تقاضوں کی وضاحت کریں۔
