پروڈکٹ کی تفصیلات

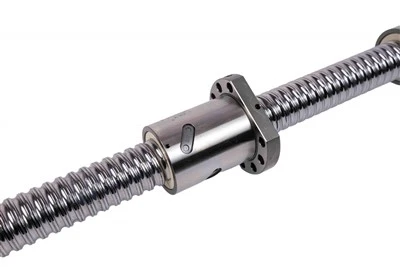

DLY SFNU نٹ فلینج-قسم کے بال سکرو نٹس ہیں جو درست لکیری ٹرانسمیشن کے لیے ڈیزائن کیے گئے ہیں۔ وہ روٹری موشن کو ہموار اور درست لکیری حرکت میں تبدیل کرنے کے لیے میچنگ بال اسکرو شافٹ کے ساتھ کام کرتے ہیں، جو انہیں CNC آلات، آٹومیشن سسٹمز، پیکیجنگ مشینوں، پیمائشی آلات اور دیگر موشن کنٹرول ایپلی کیشنز کے لیے موزوں بناتے ہیں۔
موازنہ شافٹ سائز کے معیاری SFU گری دار میوے کے مقابلے میں، SFNU گری دار میوے عام طور پر ایک طویل نٹ باڈی کا استعمال کرتے ہیں اور اعلی متحرک اور جامد بوجھ کی درجہ بندی فراہم کرتے ہیں۔ یہ SFNU کو ایک مضبوط انتخاب بناتا ہے جب ایپلی کیشن کو بہتر بوجھ کی گنجائش، سختی اور سروس لائف کی ضرورت ہوتی ہے جبکہ ابھی بھی کمپیکٹ فلینج ماؤنٹنگ ڈھانچہ برقرار رہتا ہے۔
ماڈل نمبر بنیادی سکرو سائز کو ظاہر کرتا ہے۔ مثال کے طور پر،SFNU160516 ملی میٹر قطر کے بال سکرو اور 5 ملی میٹر لیڈ کے ساتھ استعمال کیا جاتا ہے، جبکہSFNU161016 ملی میٹر قطر کے بال سکرو اور 10 ملی میٹر لیڈ کے ساتھ استعمال کیا جاتا ہے۔ متبادل منصوبوں کے لیے، براہ کرم آرڈر کرنے سے پہلے شافٹ قطر، سیسہ، نٹ کی لمبائی، فلینج کے طول و عرض، بڑھتے ہوئے سوراخ کے سائز اور لوڈ کی ضرورت کی تصدیق کریں۔
پروڈکٹ کے پیرامیٹرز
DLY SFNU/SFU فلینج بال اسکرو نٹ وسیع رینج میں فراہم کیے جاتے ہیں اور درست لکیری ٹرانسمیشن سسٹم کے لیے لیڈز۔ ذیل میں جہتی اور لوڈ کی درجہ بندی کا ڈیٹا ماڈل کے انتخاب کے لیے کلیدی معلومات فراہم کرتا ہے، بشمول نٹ کا سائز، فلینج بڑھتے ہوئے طول و عرض، متحرک لوڈ کی درجہ بندی، جامد لوڈ کی درجہ بندی اور سختی۔
SFNU DIN 69051 FORM B کنسٹرکشن لیولز سیریز کی تفصیلات سائز ٹیبل
یونٹ: ملی میٹر
| ماڈل | شافٹ قطر d | لیڈ | گیند کا قطر | D | A | B | L | W | H | X | Q | n | متحرک درجہ بندی کا بوجھ | جامد درجہ بندی کا بوجھ | سختی kgf/μm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFNU01605-4 | 16 | 5 | 3.175 | 28 | 48 | 10 | 45 | 38 | 40 | 5.5 | M6 | 1x4 | 1380 | 3052 | 32 |
| SFNU01610-3 | 16 | 10 | 3.175 | 28 | 48 | 10 | 57 | 38 | 40 | 5.5 | M6 | 1x3 | 1103 | 2401 | 26 |
| SFNU02005-4* | 20 | 5 | 3.175 | 36 | 58 | 10 | 51 | 47 | 44 | 6.6 | M6 | 1x4 | 1551 | 3875 | 39 |
| SFNU02505-4* | 25 | 5 | 3.175 | 40 | 62 | 10 | 51 | 51 | 48 | 6.6 | M6 | 1x4 | 1724 | 4904 | 45 |
| SFNU02510-4 | 25 | 10 | 4.762 | 40 | 62 | 12 | 80 | 51 | 48 | 6.6 | M6 | 1x4 | 2954 | 7295 | 50 |
| SFNU03205-4* | 32 | 5 | 3.175 | 50 | 80 | 12 | 52 | 65 | 62 | 9 | M6 | 1x4 | 1922 | 6343 | 54 |
| SFNU03210-4* | 32 | 10 | 6.35 | 50 | 80 | 12 | 85 | 65 | 62 | 9 | M6 | 1x4 | 4805 | 12208 | 61 |
| SFNU04005-4 | 40 | 5 | 3.175 | 63 | 93 | 14 | 55 | 78 | 70 | 9 | M8 | 1x4 | 2110 | 7988 | 63 |
| SFNU04010-4 | 40 | 10 | 6.35 | 63 | 93 | 14 | 88 | 78 | 70 | 9 | M8 | 1x4 | 5399 | 15500 | 73 |
| SFNU05010-4* | 50 | 10 | 6.35 | 75 | 110 | 16 | 88 | 93 | 85 | 11 | M8 | 1x4 | 6004 | 19614 | 85 |
| SFNU06310-4 ڈگری | 63 | 10 | 6.35 | 90 | 125 | 18 | 93 | 108 | 95 | 11 | M8 | 1x4 | 6719 | 25358 | 99 |
| SFNU08010-4 ڈگری | 80 | 10 | 6.35 | 105 | 145 | 20 | 93 | 125 | 110 | 13.5 | M8 | 1x4 | 7346 | 31953 | 109 |
| SFU01204-4 | 12 | 4 | 2.5 | 24 | 40 | 10 | 40 | 32 | 30 | 4.5 | - | 1x4 | 902 | 1884 | 26 |
| SFU01604-4 | 16 | 4 | 2.381 | 28 | 48 | 10 | 40 | 38 | 40 | 5.5 | M6 | 1x4 | 973 | 2406 | 32 |
| SFU02004-4 | 20 | 4 | 2.381 | 36 | 58 | 10 | 42 | 47 | 44 | 6.6 | M6 | 1x4 | 1066 | 2987 | 38 |
| SFU02504-4 | 25 | 4 | 2.381 | 40 | 62 | 10 | 42 | 51 | 48 | 6.6 | M6 | 1x4 | 1180 | 3795 | 43 |
| SFU02506-4 | 25 | 6 | 3.969 | 40 | 62 | 10 | 54 | 51 | 48 | 6.6 | M6 | 1x4 | 2318 | 6057 | 47 |
| SFU02508-4 | 25 | 8 | 4.762 | 40 | 62 | 10 | 63 | 51 | 48 | 6.6 | M6 | 1x4 | 2963 | 7313 | 49 |
| SFU03204-4 | 32 | 4 | 2.381 | 50 | 80 | 12 | 44 | 65 | 62 | 9 | M6 | 1x4 | 1296 | 4838 | 51 |
| SFU03206-4 | 32 | 6 | 3.969 | 50 | 80 | 12 | 57 | 65 | 62 | 9 | M6 | 1x4 | 2632 | 7979 | 57 |
| SFU03208-4 | 32 | 8 | 4.762 | 50 | 80 | 12 | 65 | 65 | 62 | 9 | M6 | 1x4 | 3387 | 9622 | 60 |
| SFU04006-4 | 40 | 6 | 3.969 | 63 | 93 | 14 | 60 | 78 | 70 | 9 | M6 | 1x4 | 2873 | 9913 | 66 |
| SFU04008-4 | 40 | 8 | 4.762 | 63 | 93 | 14 | 67 | 78 | 70 | 9 | M6 | 1x4 | 3712 | 11947 | 70 |
| SFU06320-4 ڈگری | 63 | 20 | 9.525 | 95 | 135 | 20 | 149 | 115 | 100 | 13.5 | M8 | 1x4 | 11444 | 36653 | 112 |
| SFU08020-4 ڈگری | 80 | 20 | 9.525 | 125 | 165 | 25 | 154 | 145 | 130 | 13.5 | M8 | 1x4 | 12911 | 47747 | 138 |
| SFU10020-4 ڈگری | 100 | 20 | 9.525 | 150 | 202 | 30 | 180 | 170 | 155 | 17.5 | M8 | 1x4 | 14303 | 60698 | 162 |
نوٹس:
اگر * نشان سے نشان زد کیا جائے تو بائیں دھاگہ بنایا جاسکتا ہے۔
ماڈل کی دستیابی یا خصوصی ضروریات کے لیے، براہ کرم آرڈر دینے سے پہلے DLY سے تصدیق کریں۔
SFU01204-4 نٹ وائپر کے بغیر معیاری ہے۔
مصنوعات کی خصوصیات
زیادہ لوڈ سپورٹ کے لیے لمبا نٹ باڈی
SFNU بال اسکرو نٹس کو موازنہ سائز میں معیاری SFU گری دار میوے سے زیادہ لمبے نٹ باڈی کے ساتھ ڈیزائن کیا گیا ہے۔ یہ ڈھانچہ اعلیٰ متحرک اور جامد بوجھ کی درجہ بندی فراہم کرتا ہے، جو SFNU نٹ کو لکیری موشن سسٹم کے لیے موزوں بناتا ہے جس کے لیے مضبوط محوری لوڈ سپورٹ، بہتر سختی اور طویل سروس لائف کی ضرورت ہوتی ہے۔
کومپیکٹ اندرونی گردش کا ڈھانچہ
اندرونی گیند کی گردش کا ڈیزائن نٹ باڈی کو کمپیکٹ رکھتا ہے اور بیرونی ریٹرن ٹیوبوں سے بچتا ہے۔ یہ مشین کے ارد گرد کے اجزاء کے ساتھ مداخلت کو کم کرنے میں مدد کرتا ہے اور SFNU نٹ کو CNC مشینوں، آٹومیشن آلات، پوزیشننگ ٹیبلز اور دیگر محدود جگہوں-میں نصب کرنا آسان بناتا ہے۔
مستحکم اسمبلی کے لئے Flange بڑھتے ہوئے
فلینج کا ڈھانچہ نٹ کو براہ راست ایک حرکت پذیر میز، بریکٹ، سلائیڈ یا ایکچیویٹر کے جزو پر طے کرنے دیتا ہے۔ یہ ماؤنٹنگ اسٹائل بڑے پیمانے پر درست فیڈ سسٹم میں استعمال ہوتا ہے کیونکہ یہ ایک واضح انسٹالیشن انٹرفیس فراہم کرتا ہے اور بار بار آپریشن کے تحت مستحکم لکیری حرکت کی حمایت کرتا ہے۔
ہموار رولنگ ٹرانسمیشن
گیندوں، اسکرو شافٹ اور نٹ کے درمیان رولنگ رابطہ سلائیڈنگ اسکرو میکانزم کے مقابلے میں رگڑ کو کم کرتا ہے۔ مناسب چکنا اور انسٹالیشن کے ساتھ، SFNU گری دار میوے مسلسل موشن ایپلی کیشنز میں ہموار حرکت، موثر ٹرانسمیشن اور قابل اعتماد پوزیشننگ کارکردگی کو سپورٹ کر سکتے ہیں۔
مختلف بال سکرو سائز کے لیے ماڈل کا انتخاب صاف کریں۔
SFNU ماڈلز کا انتخاب شافٹ قطر اور لیڈ کے مطابق کیا جاتا ہے، جیسے SFNU1605، SFNU1610، SFNU2505 اور SFNU3210۔ نئے سازوسامان کے ڈیزائن یا تبدیلی کے منصوبوں کے لیے، سکرو کا قطر، سیسہ، نٹ کی لمبائی، فلینج کے طول و عرض، بڑھتے ہوئے سوراخ، بوجھ کی درجہ بندی اور تنصیب کی جگہ کو ایک ساتھ سمجھا جانا چاہیے۔
مکمل بال سکرو اسمبلیوں کے لیے موزوں ہے۔
DLY مشین ڈرائنگ یا درخواست کی ضروریات کے مطابق میچنگ بال سکرو شافٹ، اینڈ مشیننگ اور سپورٹ یونٹس کے ساتھ مل کر SFNU نٹ فراہم کر سکتا ہے۔ یہ اسمبلی کی مطابقت کو بہتر بنانے میں مدد کرتا ہے اور غیر مماثل ٹرانسمیشن اجزاء کے انتخاب کے خطرے کو کم کرتا ہے۔
درخواست کے منظرنامے۔
SFNU بال اسکرو نٹ استعمال کیے جاتے ہیں جہاں لکیری ٹرانسمیشن سسٹم کو ہموار حرکت، مستحکم لوڈ سپورٹ اور قابل اعتماد فلینج کی ضرورت ہوتی ہے۔ حتمی ماڈل کا انتخاب اسٹروک، رفتار، بوجھ، بڑھتی ہوئی جگہ اور مطلوبہ سروس لائف کے مطابق کیا جانا چاہیے۔
CNC مشین فیڈ ایکسس
ملنگ مشینوں، کندہ کاری کی مشینوں، راؤٹرز اور دیگر فیڈ سسٹمز پر استعمال کیا جاتا ہے جہاں پوزیشننگ کی درستگی اور دوبارہ قابل لکیری حرکت کی ضرورت ہوتی ہے۔
آٹومیشن پوزیشننگ یونٹس
لکیری مراحل، منتقلی یونٹس، لوڈنگ کا سامان اور خودکار اسمبلی میکانزم کے لیے موزوں ہے جنہیں بار بار چکروں کے تحت مستحکم حرکت کی ضرورت ہوتی ہے۔
پیکجنگ اور پہنچانے کا سامان
پیکیجنگ مشینری اور میٹریل ہینڈلنگ سسٹم میں دھکیلنے، پوزیشننگ، لفٹنگ اور ایڈجسٹمنٹ میکانزم کے لیے استعمال کیا جاتا ہے۔
معائنہ اور پیمائش کے آلات
درستگی ایڈجسٹمنٹ ٹیبلز، پیمائشی آلات اور ٹیسٹ مشینوں میں لاگو کیا جاتا ہے جہاں ہموار فیڈ اور کم ردعمل اہم ہیں۔
عمودی اور لوڈ-حساس محور
زیادہ محوری بوجھ یا سختی کے تقاضوں والے محوروں کے لیے، جب معیاری SFU نٹ کافی مضبوط نہ ہو تو SFNU گری دار میوے پر غور کیا جا سکتا ہے۔
تبدیلی اور بحالی کے منصوبے
جب مشین کو ایک ہی بڑھتے ہوئے انٹرفیس لیکن بہتر لوڈ سپورٹ یا طویل سروس لائف کی ضرورت ہوتی ہے تو پہنے ہوئے بال سکرو نٹ کو تبدیل کرنے کے لیے مفید ہے۔
اکثر پوچھے گئے سوالات
سوال: SFNU نٹ کیا ہے؟
A: ایک SFNU نٹ ایک فلینج-قسم کا بال سکرو نٹ ہے جس کی اندرونی گیند گردش کی ساخت ہوتی ہے۔ روٹری موشن کو لکیری موشن میں تبدیل کرنے کے لیے اسے میچنگ بال سکرو شافٹ پر لگایا جاتا ہے۔
س: SFNU گری دار میوے اور SFU گری دار میوے میں کیا فرق ہے؟
A: SFNU اور SFU گری دار میوے کا تعلق ایک ہی فلانج-قسم کے بال سکرو نٹ خاندان سے ہے، لیکن SFNU گری دار میوے کا عام طور پر نٹ کا جسم لمبا ہوتا ہے اور تقابلی شافٹ سائز میں زیادہ متحرک اور جامد بوجھ کی درجہ بندی ہوتی ہے۔ SFU گری دار میوے معیاری کمپیکٹ ایپلی کیشنز کے لیے زیادہ عام ہیں، جبکہ SFNU گری دار میوے زیادہ بوجھ یا زیادہ سختی کی ضروریات کے لیے بہتر ہیں۔
س: میں ماڈل نمبر SFNU1605 کو کیسے پڑھ سکتا ہوں؟
A: SFNU1605 کا مطلب ہے کہ نٹ کو 16 ملی میٹر قطر کے بال سکرو اور 5 ملی میٹر لیڈ کے ساتھ استعمال کیا جاتا ہے۔ SFNU1610 کا مطلب ہے 16 ملی میٹر قطر اور 10 ملی میٹر لیڈ۔ پیرامیٹر ٹیبل میں نٹ کی درست لمبائی، فلینج کا سائز اور بڑھتے ہوئے سوراخ کے طول و عرض کو ابھی بھی چیک کیا جانا چاہیے۔
سوال: کیا میں SFU نٹ کو SFNU نٹ سے بدل سکتا ہوں؟
A: ہمیشہ نہیں۔ اگرچہ وہ ایک جیسے فلینج بال سکرو نٹ ہیں، لمبائی، بوجھ کی درجہ بندی اور بعض اوقات بڑھتے ہوئے طول و عرض مختلف ہو سکتے ہیں۔ تبدیل کرنے سے پہلے، شافٹ کا قطر، سیسہ، فلینج کا سائز، نٹ کی کل لمبائی، بڑھتے ہوئے سوراخ اور تنصیب کی دستیاب جگہ کی تصدیق کریں۔
سوال: انتخاب کے لیے مجھے کیا معلومات فراہم کرنی چاہیے؟
A: براہ کرم بال سکرو قطر، لیڈ، مطلوبہ اسٹروک، لوڈ، رفتار، تنصیب کی سمت، درستگی کی ضرورت اور موجودہ نٹ ماڈل یا ڈرائنگ فراہم کریں۔ متبادل کے لیے، پرانے نٹ اور سکرو اسمبلی کی تصاویر بھی مددگار ہیں۔
سوال: کیا DLY SFNU نٹ کو بال سکرو شافٹ کے ساتھ فراہم کر سکتا ہے؟
A: ہاں۔ DLY SFNU نٹ کو متعلقہ بال اسکرو شافٹ کے ساتھ ملانے میں مدد کر سکتا ہے اور ڈرائنگ یا مشین کی تنصیب کی ضروریات کے مطابق اینڈ مشیننگ کو سپورٹ کر سکتا ہے۔
SFNU بال سکرو نٹ کی تصدیق کرنے میں مدد کی ضرورت ہے؟
DLY اپنے مطلوبہ ماڈل، بال سکرو کا قطر، لیڈ، نٹ کے طول و عرض یا موجودہ ڈرائنگ بھیجیں۔ ہماری ٹیم اس بات کی تصدیق کرنے میں مدد کر سکتی ہے کہ آیا SFNU، SFU یا کوئی اور بال سکرو نٹ قسم آپ کی درخواست کے لیے زیادہ موزوں ہے۔
